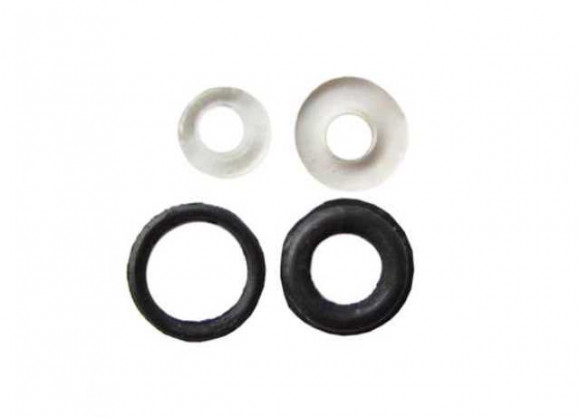

Ремкомплект МР-654К

Комплектация (7 колец):

• Прокладка ствола (№4) - 1шт
• Кольцо (№5) - 1шт
• Кольцо клапана (№7) - 1шт
• Элемент уплотнительный (№11) - 1шт
• Кольцо уплотнительное (№12) - 1шт
• Кольцо (№14) - 1шт
• Кольцо уплотнительное (№15) - 1шт

Комплектация (4 кольца):

• Кольцо (№5) - 1шт
• Кольцо клапана (№7) - 1шт
• Элемент уплотнительный (№11) - 1шт
• Кольцо уплотнительное (№12) - 1шт

Рис. 1. Схема устройства пистолета МР-654К
1 - затвор; 2 - пружина возвратная; 3 - рамка со стволом; 4 - прокладка ствола; 5 - тяга с рычагом взвода; 6 - магазин; 7 - шептало; 8 - ударник; 9 - курок; 10 - пружина боевая; 11 - винт рукоятки; 12 - задвижка; 13 - рукоятка; 14 - круючок спусковой; Б - защелка магазина.

Рис. 2. Схема устройства магазина (обоймы) пистолета МР-654К
1 - корпус клапана; 2 - шайба; 3 - седло клапана; 4 - клапан; 5 - кольцо; 6 - пружина клапана; 7 - кольцо клапана; 8 - подаватель; 9 - пружина подавателя; 10 - винт поджимной; 11 - элемент уплотнительный; 12 - кольцо уплотнительное; 13 - фильтр; 14 - кольцо; 15 - кольцо уплотнительное; 16 - переходник; В - загрузочное отверстие.
